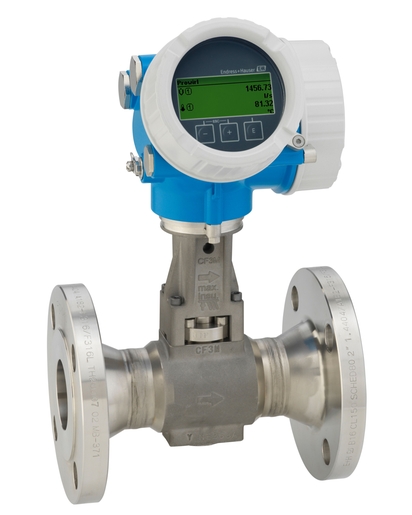

Proline Prowirl F 200 渦街流量計

最高測量精度的多功能流量計，配備濕蒸汽檢測功能。

Prowirl F多變量流量計能夠在線進行濕蒸汽測量。其標定選項 PremiumCal 可確保在低流速氣體、蒸汽和液體測量中的高測量精度和工廠可用性。Prowirl F 200是真正的兩線制回路供電流量計，使用經濟，且能夠無縫集成至現有系統中。 在危險區中具有最高操作安全性。Heartbeat Technology（心跳技術）始終確保過程安全。

產品規格參數

最大測量誤差

體積流量（液體）：±0.75 %

體積流量（蒸汽、氣體）：±1.00 %

質量流量（液體）：±0.85%

質量流量（蒸汽、氣體）：±1.7 %

測量范圍

液體：0.16...2412 m3/h (0.09...1420 ft3/min)

取決于介質：水，1 bar (14.5 psi)絕壓，20 °C (68° F)

蒸汽、氣體：2...32 166 m3/h (1.18...18 932 ft3/min)

取決于介質：蒸汽，180 °C (356 °F)，10 bar (145 psi)絕壓；空氣，25 °C (77 °F)，4.4 bar (63.8 psi)絕壓

介質溫度范圍

標準型：–40...+260 °C (–40...+500 °F)

高溫/低溫型（可選）：–200...+400 °C (–328...+752 °F)

高溫/低溫型（特殊選型）：–200...+450 °C (–328...+842 °F)

最大過程壓力

PN 40、Cl. 300、20K

接液部件材質

測量管：1.4408 (C3FM)；CX2MW，類同Alloy C22 2.4602合金

DSC傳感器：1.4435 (316/316L)；UNS N06022，類同Alloy C22 2.4602合金

連接：1.4404 (F316/F316L)，CX2MW，類同Alloy C22, 2.4602 1.4408 (CF3M)合金

優勢

便捷的能源管理：內置蒸汽和氣體的溫度及壓力測量

節約空間的小巧結構：可選前直管段補償功能

即使介質的雷諾數低至Re 10 000，流量計的測量精度仍保持不變：渦街流量計本體具有高線性度

高長期穩定性：電容式傳感器無漂移，堅固耐用

接線方便：儀表配備獨立接線腔

操作安全：配備帶觸摸鍵操作的背光顯示屏，操作時無需打開儀表

帶自校驗功能：采用Heartbeat Technology（心跳技術）

應用領域

測量原理特別適用于濕蒸汽/飽和蒸汽/過熱蒸汽、氣體和液體（以及低溫介質）測量

應用廣泛；專門針對蒸汽應用優化

儀表特點

濕蒸汽測量的適用口徑范圍為DN 25...300 (1...12")

壓力傳感器安裝靈活

采用符合壓力測量要求的工業冷凝管設計

顯示單元配備數據傳輸功能

雙腔室外殼堅固耐用

工廠安全性：通過多項國際認證（SIL，防爆）

特征和規格

液體

蒸汽

氣體

測量原理

渦街

產品標題

多功能流量計，帶濕蒸汽檢測功能，具有最高測量精度。便捷的能源管理：內置蒸汽和氣體的溫度和壓力測量。應用廣泛；已針對蒸汽應用優化。

傳感器特點

節約空間的結構設計：帶前直管段補償。即使Re 10 000精度依舊不變：渦街流量計本體近乎線性。高長期穩定性：電容式傳感器堅固耐用且無漂移。濕蒸汽測量的適用口徑范圍DN 25...300 (1...12")。壓力傳感器安裝靈活。

傳感器特點

節約空間的結構設計：帶前直管段補償。即使Re 10 000精度依舊不變：渦街流量計本體近乎線性。高長期穩定性：電容式傳感器堅固耐用且無漂移。濕蒸汽測量的適用口徑范圍DN 25...300 (1...12")。壓力傳感器安裝靈活。

變送器特點

儀表接線方便：配備獨立接線腔。操作安全：配備帶觸摸鍵控制的背光顯示單元，無需打開儀表操作。自校驗：Heartbeat Technology（心跳技術）。顯示單元配備數據傳輸功能。雙腔室外殼堅固耐用。
